Descripción de productos
Especificaciones del producto
| Estándares |
ASTM A519/ASME SA519 |
| Grados de acero | E3310,4012,4023,4024,4027,4028,4037,4042 4047,4063,4118,4130,4135,4137,4140,4142,etc. |
| Estándares equivalentes | EN 10297-1/JIS G3441/GB/T 8162 |
| Diámetro exterior (DE) | 5mm-630mm |
| Espesor de pared (PE) | 1,5 mm-50 mm |
| Longitud | 6/12 m |
| Tratamiento superficial | Acabado negro, aceitado, decapado o brillante. |
| Proceso de producción | estirado en frío sobre mandril |
| Condición | +SR / +N / Q&T (especificado por el cliente) |
Después del tratamiento-de alivio de tensiones o enfriamiento-y-revenido, los tubos 4140 DOM ofrecen un límite elástico mínimo de 690 MPa (100 ksi) y una capacidad de carga de alta-presión-excepcional; en comparación con la tubería 1026 DOM, permite una reducción en el espesor de la pared del cilindro de más del 25% cuando se fabrican cilindros hidráulicos diseñados para la misma presión de operación.
El proceso DOM logra una rugosidad de la superficie interna de Ra menor o igual a 1,6 μm y mantiene un control estricto sobre las tolerancias del diámetro interno (grados H8-H9). Gracias a esta exactitud dimensional precisa, la tubería se integra perfectamente con los sellos del pistón, lo que reduce significativamente las fugas de fluido hidráulico y las pérdidas por fricción.
A diferencia de los tradicionales vástagos de pistón -cromados- duros (como el acero Ck45/1045) que requieren un gran mandrinado, los tubos de acero de precisión 4140 DOM reducen los márgenes de mecanizado en un 30 %.
Servicios personalizados
- TORICH ofrece servicios de bruñido de orificios-profundos, logrando tolerancias de diámetro interior de H7 y rugosidad de la superficie del orificio de Ra 0,4–0,8 μm (acabado tipo espejo-).
- Proporcionamos un revestimiento de superficie resistente al desgaste-y anti-corrosión, incluido un revestimiento de cromo duro para el orificio (con un espesor de revestimiento de 0,03 a 0,15 mm por lado y una dureza de HV 800 a 1000/HRC 60+) y un revestimiento de cromo duro para el diámetro exterior.
- Los servicios también incluyen roscado interno y externo (UNF, roscas M-métricas y roscas trapezoidales/de contrafuerte), taladrado de ranuras de sellado y mecanizado de biseles de soldadura tipo J-, tipo V- o tipo U-.
Composición química
| Elemento | C | Minnesota | Si | cr | Mes | P (máx.) | S (máx.) |
| 4140 | 0.38–0.43 | 0.75–1.00 | 0.15–0.35 | 0.80–1.10 | 0.15–0.25 | 0.035 | 0.040 |
Propiedades mecánicas
| Propiedad | Resistencia a la tracción (MPa) | Límite elástico (MPa) | Alargamiento (%) | Dureza (HB) |
| 4140 Q&T | 850–1000 | 655–850 | 15–25 | 197–235 |
Posibles grados alternativos
- 4130 es una versión con menor-carbono de 4140; Ofrece una soldabilidad superior, es más fácil de-tratar térmicamente y es más rentable-lo que lo hace adecuado para cilindros neumáticos de servicio ligero-a-mediano-y cilindros hidráulicos de baja-presión que funcionan a presiones de 25 MPa o menos.
- 4340 incorpora níquel en la base de aleación de cromo-molibdeno, lo que da como resultado propiedades mecánicas generales que son un 15 % superiores a las de 4140; Es adecuado para aplicaciones en maquinaria aeroespacial, de defensa y de minería-a gran escala.
- EN 10297-1 42CrMo4 y JIS G3441 SCM440 son estándares equivalentes a 4140, con composiciones químicas que corresponden casi exactamente a las de 4140.
áreas de aplicación
El tubo ASTM A519 4140 DOM se utiliza ampliamente en la fabricación y montaje de varios cilindros hidráulicos y neumáticos de alto-rendimiento en estos sectores:
- Maquinaria de construcción: Cilindros de pluma y cucharón para excavadoras, cargadoras y topadoras.
- Equipos de minería y construcción de túneles: patas de soporte hidráulicas, gatos y cilindros de propulsión para tuneladoras (TBM)
- Equipos industriales: cilindros-de sujeción y expulsión de moldes para máquinas de moldeo por inyección, máquinas de fundición-y prensas.
- Vehículos-pesados: cilindros de elevación para camiones volquete; Estabilizadores de grúa y cilindros de pluma telescópica
- Energía y Marina: Sistemas de nivelación de plataformas marinas; Cilindros de accionamiento de compuertas para centrales hidroeléctricas.
- Sistemas neumáticos: cilindros de aire respirable de alta-presión; cilindros de compresor de aire de alta-presión

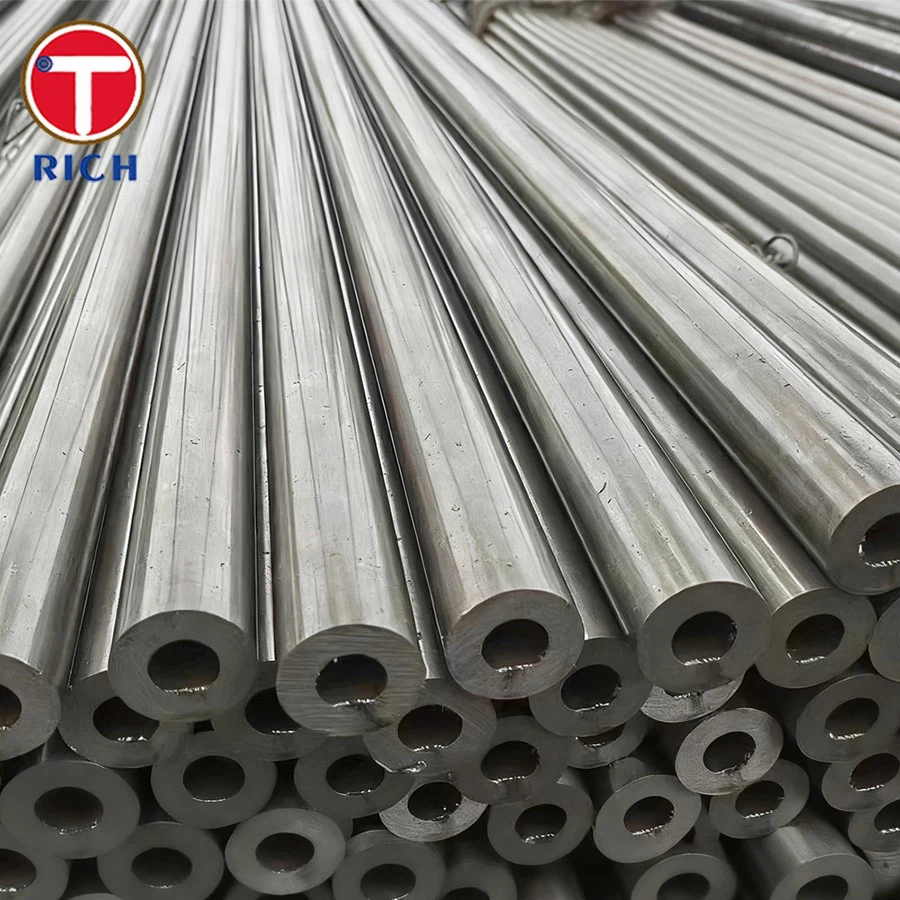

Mostrar productos
Equipo de prueba
Equipo de fábrica
Equipo de decapado
Paquete de productos
Preguntas frecuentes
P: ¿Cuál es la dureza de entrega del tubo 4140 DOM y es adecuado para su posterior procesamiento?
R: Se suministra en estado recocido-sin tensión, con una dureza normalmente controlada entre HRC 22 y 32. Este rango garantiza una buena resistencia al desgaste y, al mismo tiempo, se adapta completamente a operaciones posteriores de fresado, taladrado y roscado.
P: ¿Cuáles son las diferencias entre los tubos ASTM A519 4140 DOM y las barras de material templado y revenido (QT) 4140?
R: Los tubos DOM se utilizan en estado-estirado en frío, lo que ofrece una alta resistencia base y buena tenacidad. Por el contrario, la barra 4140 QT requiere un mecanizado de desbaste seguido de un tratamiento térmico, lo que implica un proceso de producción más largo. Los tubos DOM son más rentables-y más adecuados para uso directo como cilindros.
P: ¿Pueden suministrar tubos pulidos con una tolerancia de diámetro interno H7?
R: Ciertamente. Si bien los tubos DOM generalmente vienen con una tolerancia H8, si sus requisitos de sellado son extremadamente estrictos, podemos realizar un bruñido-profundo adicional para lograr la tolerancia H7, así como una redondez y rectitud superiores.
