Cuando las tuberías de acero inoxidable se mueven hacia diámetros más grandes, seleccionar el material correcto implica más que elegir un grado como 304L o 316L. El diámetro de la tubería, el espesor de la pared, el método de fabricación, el entorno operativo, la presión y los estándares aplicables pueden afectar el costo del proyecto, la fabricación y la confiabilidad a largo plazo-.
Para compradores e ingenieros, la verdadera pregunta no es simplemente qué tan grandeTubería de acero inoxidable de gran diámetropuede ser, pero qué tamaño, grado y método de construcción son apropiados para las condiciones reales de servicio.

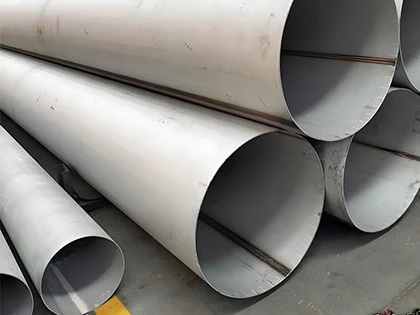

¿Qué se considera una tubería de acero inoxidable de gran diámetro?
No existe una definición universal única de "gran diámetro" que se aplique a todas las industrias.
En tuberías comerciales, el término se utiliza a menudo para tuberías de acero inoxidable a partir de NPS 14, NPS 16, NPS 20 o superiores, según el proveedor, el proceso de fabricación y las especificaciones del proyecto.
A medida que aumenta el diámetro de la tubería, también cambian los requisitos de fabricación. Los tamaños grandes se suministran más comúnmente como tubos soldados porque la producción sin costura se vuelve más limitada y costosa con diámetros más grandes.
Por esta razón, una tubería de acero inoxidable de gran diámetro normalmente debe especificarse por más que solo el diámetro exterior. Los compradores también deben definir el tamaño nominal de la tubería, el espesor de la pared o el cronograma, la calidad del material y el estándar aplicable.
Tamaños de tuberías de acero inoxidable de gran diámetro
Las dimensiones de la tubería no pueden determinarse únicamente por el diámetro exterior; También se debe verificar el NPS/DN, el diámetro exterior, el espesor de la pared y el horario de la tubería. Para tuberías de acero inoxidable, el sistema dimensional normalmente hace referencia a ASME B36.19; ASTM A312 especifica explícitamente que sus dimensiones estándar se refieren a ASME B36.19, al tiempo que permite pedir tamaños no-estándar que cumplan con otros requisitos.
I. Tabla de referencia de tamaños nominales comunes
| NPS | DN | Diámetro externo |
|---|---|---|
| 14 | DN350 | 355,6 milímetros |
| 16 | DN400 | 406,4 milímetros |
| 18 | DN450 | 457,2 milímetros |
| 20 | DN500 | 508,0 milímetros |
| 24 | DN600 | 609,6 milímetros |
| 30 | DN750 | 762,0 milímetros |
| 36 | DN900 | 914,4 milímetros |
El diámetro exterior por sí solo no define completamente la tubería.
Por ejemplo, dos tubos de acero inoxidable NPS 24 pueden tener el mismo diámetro exterior pero espesores de pared, pesos y capacidades de presión muy diferentes.
Esta es la razón por la que los compradores siempre deben especificar tanto el tamaño nominal como el espesor de la pared o el cronograma.
II. Clases de espesor de pared industriales comúnmente utilizadas
Las tuberías de acero inoxidable soldadas-de gran diámetro utilizan predominantemente estándares de pared delgada-, siendo las especificaciones más comunesHorarios 5S, 10S, 40S y 80S. Es fundamental tener en cuenta que la clasificación del programa no representa el espesor real de la pared; para la misma clasificación cédula, el espesor de pared real varía significativamente según el tamaño nominal de la tubería (NPS). Por lo tanto, se deben verificar las dimensiones con la tabla de parámetros estándar en lugar de confiar en conjeturas o experiencia.
Grados comunes de acero inoxidable
La calidad del material es una de las decisiones más importantes al especificar tuberías de acero inoxidable de gran diámetro.
Tubería de acero inoxidable I. 304/304L
El acero inoxidable 304 es el grado más versátil y ofrece excelente resistencia a la corrosión general y soldabilidad; Es adecuado para la gran mayoría de aplicaciones de transporte de fluidos industriales a temperatura ambiente. La variante 304L con bajo contenido de carbono-es el material preferido para tuberías soldadas-de gran diámetro; su naturaleza baja-en carbono previene eficazmente la sensibilización en la zona-afectada por el calor (HAZ) y evita fallas por corrosión de la soldadura, lo que mejora significativamente la estabilidad general de la tubería. Se utiliza principalmente en tuberías de procesos industriales en general, suministro y drenaje de agua e industrias ligeras (como el procesamiento de alimentos) donde las condiciones de corrosión son leves.
Tubería de acero inoxidable II. 316/316L
La ventaja clave de estoTubería de acero inoxidable de gran diámetro 316es la adición de molibdeno. En comparación con la serie 304, ofrece una resistencia muy superior a los iones de cloruro-y a la corrosión de medios químicos, lo que lo convierte en el material elegido para entornos hostiles, como plantas de procesamiento de productos químicos, zonas costeras e instalaciones de desalinización de agua de mar. En aplicaciones industriales, se prefiere el grado 316L con bajo contenido de carbono debido a su idoneidad para la soldadura y su resistencia superior a la corrosión intergranular.
Cabe señalar que el 316L es más caro que el 304L y no es necesario para todos los escenarios; el costo adicional solo se justifica en entornos operativos que involucran iones de cloruro o medios químicos ácidos/alcalinos.
Tubería de acero inoxidable III. 321 y 347
Se trata de aceros inoxidables austeníticos diseñados para servicio a alta-temperatura (correspondiente a los materiales modificados de "grado H-" en la norma ASTM A312). Exhiben una excelente resistencia a la fluencia de alta-temperatura y a la rotura por tensión, así como resistencia a la corrosión inducida por sensibilización-durante la soldadura a alta-temperatura. Son principalmente adecuados para condiciones operativas de alta-temperatura, como generación de energía y tuberías de proceso de alta-temperatura, y son innecesarios para proyectos de temperatura ambiente-estándar.
IV. Acero dúplex y materiales de alta-aleación
Como materiales especiales-de alta gama, los aceros dúplex 2205/2507 y 904L ofrecen alta resistencia y resistencia excepcional a los iones de cloruro y a los ácidos fuertes. Son adecuados para entornos extremadamente hostiles, incluidas plataformas marinas, operaciones de petróleo y gas en aguas profundas-y manejo de medios químicos altamente concentrados. Debido a su alto costo, estos materiales quedan fuera del alcance de la selección de tuberías estándar de gran-diámetro y están reservados para proyectos especializados y de alto-extremo.
Tubería de acero inoxidable de gran diámetro soldada o sin costura
I. ¿Por qué las tuberías-de gran diámetro están predominantemente soldadas?
A medida que aumenta el diámetro de la tubería, la fabricación de tuberías sin costura se vuelve exponencialmente más difícil; Los tubos de acero inoxidable sin costura de gran-diámetro enfrentan una capacidad de producción limitada, plazos de entrega prolongados, costos de adquisición extremadamente altos y severas limitaciones en las especificaciones de tamaño. Por el contrario, los tubos soldados-producidos laminando placas y formando soldaduras longitudinales (utilizando el proceso EFW)-permiten la producción en masa de tubos de gran-diámetro y larga-longitud. Ofrecen una amplia gama de especificaciones y una rentabilidad-superior, lo que las hace totalmente adecuadas para la gran mayoría de las condiciones operativas industriales y la opción principal para tuberías de acero inoxidable de gran-diámetro.
II. ¿Cuándo se requiere tubería sin costura?
Es posible que se requiera una estructura sin costuras en las siguientes situaciones:
- Ciertas condiciones operativas de alta-presión
- Especificaciones de diseño de ingeniería que exigen explícitamente tuberías sin costura.
- Restricciones técnicas específicas de un proyecto en particular.
Sin embargo, hay que destacar que "soldado" no equivale a "baja calidad". Los factores clave incluyen estándares de fabricación, procesos de soldadura, tratamiento térmico, pruebas no-destructivas, control dimensional y condiciones operativas específicas. Las tuberías soldadas que cumplen con ASTM A312 funcionan excelentemente en una amplia gama de aplicaciones industriales.
¿Dónde se utilizan tuberías de acero inoxidable de gran diámetro?
I. Industrias química y petroquímica
Se utiliza para tuberías de larga-distancia que transportan materias primas químicas, fluidos ácidos y alcalinos y medios de proceso; Aprovechar la resistencia a la corrosión química del acero inoxidable previene la corrosión y las fugas en las tuberías, lo que garantiza el funcionamiento seguro y estable de la producción química.
II. Tratamiento de Agua y Desalinización de Agua de Mar
Los sistemas de suministro y drenaje de agua municipal, tratamiento de aguas residuales industriales y desalinización de agua de mar requieren tuberías de gran-diámetro para el transporte de agua de gran-volumen; El acero inoxidable 316L es adecuado para entornos con corrosión inducida por cloruro-del agua de mar, lo que lo convierte en un material de tubería central para proyectos de tratamiento de aguas costeras.
III. Industrias de petróleo, gas y GNL
Se utiliza en instalaciones terminales de petróleo y gas, tuberías de transporte de procesos y tuberías criogénicas de GNL; Aprovechar las propiedades de baja{0}}temperatura y corrosión-de varios grados de acero inoxidable permite que estas tuberías resistan condiciones complejas de operación en el campo.
IV. Industria de generación de energía
Se aplica en sistemas de enfriamiento de plantas de energía, tuberías de procesos de alta-temperatura y sistemas que transportan medios corrosivos; Los grados especializados para altas-temperaturas, como 321H y 347H, satisfacen las demandas de operaciones de alta-temperatura y alta-presión.
