Descripción de productos
Especificaciones del producto
| Estándares | ASTM B152/ASTM B75/ASTM B111 |
| Materiales del tubo | C11000 / C12200 / CuNi 90/10 |
| Materiales de aletas | Tira de cobre o tira de CuNi |
| Diámetro exterior (DE) | 12 mm – 38 mm (personalizable) |
| Espesor de pared (PE) | 0,7–2 mm (personalizable) |
| Altura de la aleta | 6–15 mm (personalizable) |
| Grosor de la aleta | 0,2-0,5 mm (personalizable) |
| Longitud del tubo | Se puede personalizar a pedido |
| Condición | Recocido/aliviado de tensión- |

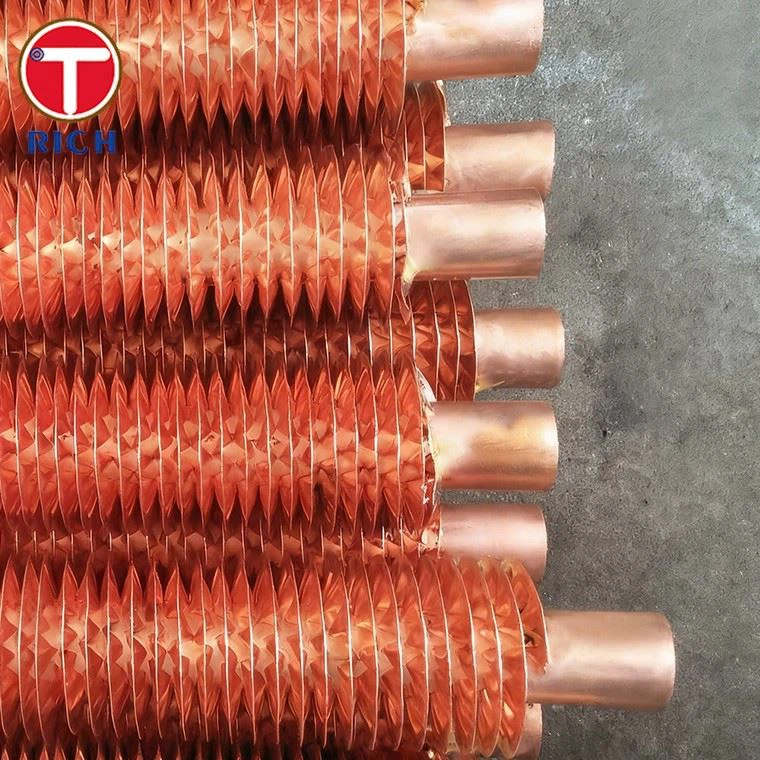

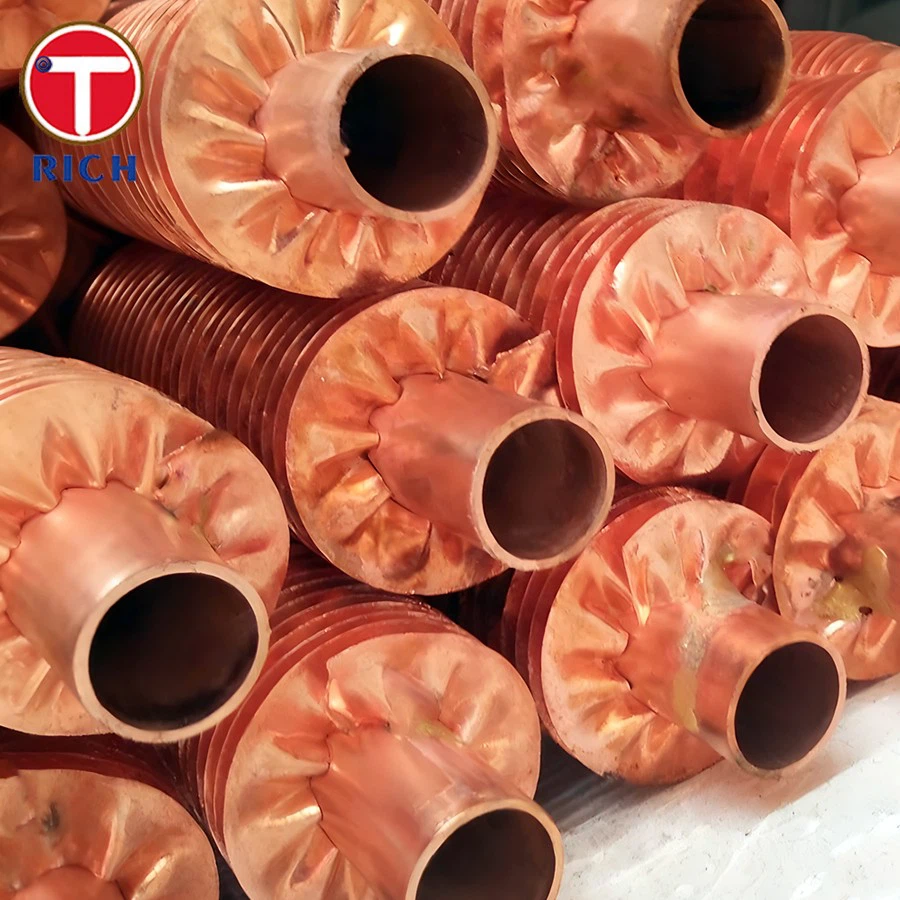

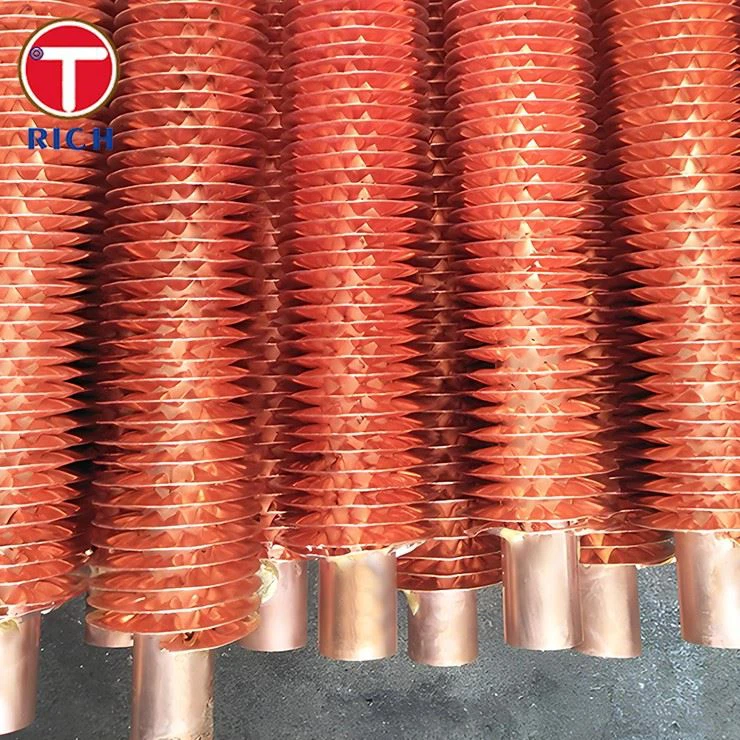

El tubo de aletas enrollado en espiral C11000 presenta un contenido de cobre de al menos 99,90 % y una conductividad térmica de hasta 388 W/(m·K)-25 veces la del acero inoxidable 316L, lo que los hace adecuados para sistemas HVAC residenciales y comerciales estándar.
Los tubos de cobre desoxidados con fósforo-C12200 exhiben una excelente resistencia a la fragilización por hidrógeno durante la soldadura. En comparación con el C11000, son más adecuados para soldar sistemas de tuberías complejos y para uso en unidades de aire acondicionado centrales sujetas a ciclos frecuentes de arranque-parada o funcionamiento continuo-a largo plazo.
Los tubos de aleación de cobre-níquel CuNi 90/10 resisten agua de mar con alta-salinidad y agua salobre que contiene cloruro-, lo que los hace ideales para entornos hostiles con alta salinidad y humedad, como sistemas HVAC en embarcaciones marinas y áreas costeras.
Servicios personalizados
- TORICH ofrece opciones de materiales personalizables, lo que permite combinaciones flexibles de materiales de tubo base y aletas-como tubos base CuNi 90/10 con aletas CuNi 70/30.
- La altura, el grosor y el espaciado de las aletas se pueden adaptar para cumplir con requisitos específicos para equilibrar la transferencia de calor y la caída de presión. También se encuentran disponibles diseños de aletas mejorados, como aletas con persianas o corrugadas.
- Los extremos de los tubos se pueden procesar mediante abocardado, estampado, bridado, escuadrado o biselado; esto elimina la necesidad de soldadura secundaria y garantiza la compatibilidad directa con conexiones para intercambiadores de calor, condensadores y evaporadores de aire-acondicionado.
Composición química
| Elemento | Cu(%) | Ni (%) | Fe (%) | P (%) | Otro |
|---|---|---|---|---|---|
| C11000 | Mayor o igual a 99,90 | - | - | - | Trazas de impurezas |
| C12200 | Mayor o igual a 99,90 | - | - | 0.015–0.040 | Trazas de impurezas |
| CuNi 90/10 | Balance | 9.0–11.0 | 1.0–1.8 | - | Mn, oligoelementos |
Propiedades mecánicas
| Propiedad | Resistencia a la tracción (MPa) | Fuerza de producción (MPa) | Alargamiento (%) | Dureza (HV) |
| C11000 | Mayor o igual a 210 | Mayor o igual a 60 | Mayor o igual a 40 | 40–70 |
| C12200 | Mayor o igual a 220 | Mayor o igual a 70 | Mayor o igual a 35 | 45–75 |
| CuNi 90/10 | Mayor o igual a 300 | Mayor o igual a 120 | Mayor o igual a 30 | 80–120 |
Posibles grados alternativos
- Para determinadas aplicaciones de refrigeración industrial o gases de combustión de alta-temperatura, se pueden considerar tubos con aletas de acero inoxidable-con tubos base de acero inoxidable (304/316) con aletas enrolladas de acero inoxidable-debido a su resistencia superior a la presión y la temperatura.
- CuNi 70/30 ofrece una mejor resistencia a la corrosión y bioincrustaciones inducidas por el flujo de agua de mar-que CuNi 90/10, lo que lo hace adecuado para sistemas HVAC marinos.
- Para los sistemas HVAC residenciales, las aleaciones de aluminio (AA 1100/3003) son una opción viable, ya que son más rentables-que el cobre.
áreas de aplicación
Gracias a su excelente conductividad térmica, el tubo de aletas enrollado en espiral es adecuado para aplicaciones como sistemas de aire acondicionado central, intercambiadores de calor de enfriadores, condensadores enfriados por aire-, unidades HVAC de techo, unidades fan coil (FCU), sistemas de ventilación con recuperación de calor (HRV/ERV), sistemas HVAC de edificios comerciales y condensadores de aire acondicionado marino.
Mostrar productos
Equipo de prueba
Equipo de fábrica
Equipo de decapado
Paquete de productos
Preguntas frecuentes
P: ¿Se pueden doblar estos tubos con aletas en forma de U-?
R: Sí. En su estado recocido y blando, nuestros tubos con aletas se pueden doblar, siempre que se mantenga un radio de curvatura suficiente (lo que requiere la eliminación o el aplanamiento de las aletas en la sección de curvatura).
P: ¿Los tubos con aletas CuNi 90/10 requieren un tratamiento anti-corrosión o anti-incrustante adicional?
R: No se requiere ningún tratamiento adicional. Los productos se someten a tratamientos de pasivación y revestimiento antiincrustantes antes de salir de fábrica, lo que permite su uso directo en entornos húmedos,-salinos o corrosivos.
P: ¿Qué ventajas ofrecen los tubos con aletas enrollados en espiral en comparación con los tubos con aletas tradicionales integrados o de tipo manga-?
R: Las aletas enrolladas en espiral se integran con el tubo base mediante soldadura o una unión mecánica de alta-resistencia, lo que elimina la resistencia térmica de contacto que se encuentra en los tubos tipo manga-y aumenta la eficiencia de transferencia de calor entre un 15 % y un 30 %. También ofrecen una resistencia superior a la vibración y al choque térmico, lo que garantiza que las aletas no se aflojen ni se desprendan.
