Las inspecciones regulares de los tubos de aleación de titanio son cruciales para garantizar su calidad, rendimiento y seguridad, especialmente cuando es un proveedor en la industria. Como proveedor de tubo de aleación de titanio, entiendo la importancia de estas inspecciones para mantener altos estándares y cumplir con las expectativas del cliente. En este blog, compartiré cómo realizo inspecciones regulares sobre tubos de aleación de titanio.
Preparación previa a la inspección
Antes de comenzar la inspección real, la preparación exhaustiva es esencial. Primero, reviso las especificaciones y requisitos de los tubos de aleación de titanio. Estos pueden variar según las necesidades del cliente, los estándares de la industria y la aplicación prevista de los tubos. Por ejemplo,Tubo de titanio ASTM B337 Grado 2Tiene una composición química específica y requisitos de propiedad mecánica definidos por el estándar ASTM.
También reúno todas las herramientas y equipos de inspección necesarios. Esto incluye pinzas para medir los diámetros externos e internos de los tubos, micrómetros para mediciones de grosor más precisas, dispositivos de prueba ultrasónicos para detectar defectos internos y máquinas de rayos x para pruebas no destructivas. Además, me aseguro de que todas las herramientas estén correctamente calibradas para garantizar mediciones precisas.
Inspección visual
La inspección visual es el primer paso en el proceso de inspección. Comienzo examinando la superficie de los tubos de aleación de titanio para cualquier defecto visible. Esto incluye verificar rasguños, abolladuras, grietas y corrosión. Incluso los rasguños menores pueden debilitar potencialmente la estructura del tubo y afectar su rendimiento, especialmente en aplicaciones de alto estrés.
También busco signos de desigualidad o irregularidades en forma del tubo. Por ejemplo, un tubo que se supone que es perfectamente recto pero que tiene una ligera curva puede no ser adecuada para ciertas aplicaciones. Utilizo una regla para verificar la rectitud del tubo y marcar cualquier área que se desvíe de las especificaciones requeridas.
Durante la inspección visual, también verifico el etiquetado del tubo. La etiqueta debe contener información importante como el grado, el tamaño, el estado del tratamiento térmico del tubo, el estado del tratamiento térmico y el número de lotes. Esta información es crucial para la trazabilidad y el control de calidad. Por ejemplo,Tubo de titanio de grado 2 de grado 2debe tener etiquetas claras que indiquen su grado específico y otros detalles relevantes.
Inspección dimensional
Las mediciones dimensionales precisas son vitales para garantizar que los tubos de aleación de titanio cumplan con los requisitos del cliente. Utilizo herramientas de medición de precisión para medir el diámetro exterior, el diámetro interno y el grosor de la pared de los tubos en múltiples puntos a lo largo de su longitud. Esto se debe a que las variaciones en estas dimensiones pueden afectar el ajuste del tubo, las características de flujo y el rendimiento general.

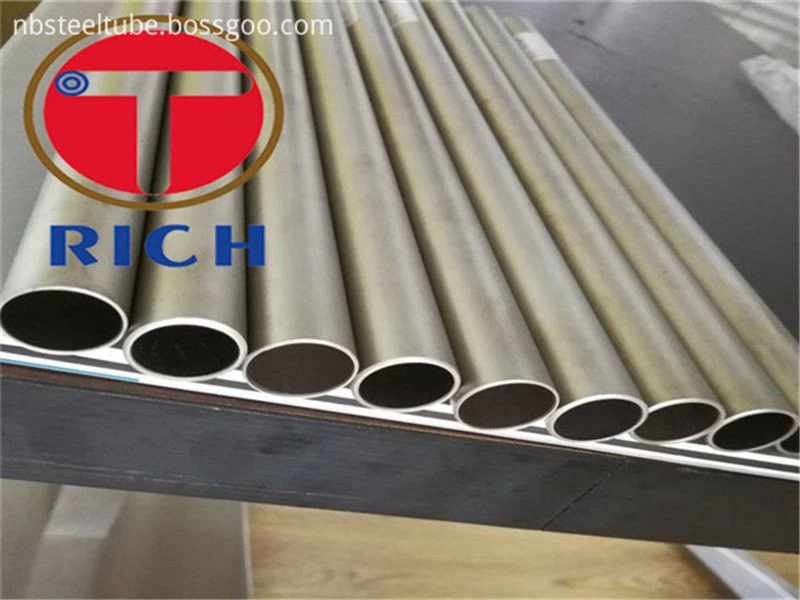

Por ejemplo, en el caso deTubo de titanio de 3 4 pulgadas, el diámetro exterior especificado y el grosor de la pared deben estar dentro de un cierto rango de tolerancia. Comparo los valores medidos con las especificaciones de diseño y rechazo cualquier tubos que caigan fuera de los límites de tolerancia aceptables.
Además de las dimensiones básicas, también verifico la longitud del tubo. La longitud debe ser consistente con los requisitos de pedido, y cualquier desviación debe estar dentro de los acordados, tras la tolerancia. Utilizo una cinta de medición o un dispositivo de medición de longitud para garantizar la precisión de la longitud del tubo.
Análisis de composición química
La composición química de los tubos de aleación de titanio juega un papel importante en la determinación de sus propiedades y rendimiento. Realizo un análisis de composición química para asegurar que los tubos contengan los elementos correctos en las proporciones correctas. Esto se puede hacer utilizando varios métodos, como la espectroscopía o las técnicas de análisis químico.
Para los tubos de aleación de titanio, los elementos principales a analizar incluyen titanio, así como otros elementos de aleación como aluminio, vanadio y hierro. La presencia de impurezas o cantidades incorrectas de elementos de aleación puede afectar la resistencia del tubo, la resistencia a la corrosión y otras propiedades importantes. Por ejemplo, una cantidad excesiva de hierro en un tubo de aleación de titanio puede reducir su resistencia a la corrosión en ciertos entornos.
Comparo los resultados del análisis de composición química con las especificaciones estándar para el grado particular de aleación de titanio. Si el análisis muestra que la composición química del tubo no cumple con los requisitos, se rechaza el tubo.
Prueba de propiedad mecánica
La prueba de propiedad mecánica es otro aspecto crítico del proceso de inspección. Realizo pruebas para determinar la resistencia, la ductilidad y la dureza del tubo. Una de las pruebas más comunes es la prueba de tracción, donde una muestra del tubo se somete a una fuerza de tracción aumentada gradualmente hasta que se rompe.
Durante la prueba de tracción, mido la resistencia al rendimiento del tubo, la resistencia a la tracción final y la alargamiento. Estos valores se comparan con los requisitos de propiedad mecánica especificados para el grado de aleación de titanio. Por ejemplo, diferentes grados de aleación de titanio tienen diferentes valores de resistencia al rendimiento y alargamiento.
Además de la prueba de tracción, también puedo realizar pruebas de dureza. La dureza es una propiedad importante que puede indicar la resistencia del tubo al desgaste, la deformación y el agrietamiento. Utilizo un probador de dureza para medir la dureza del tubo en diferentes puntos de su superficie. Los valores de dureza medidos deben estar dentro del rango aceptable para el grado específico de aleación de titanio.
Pruebas no destructivas
Los métodos de pruebas no destructivas (NDT) se utilizan para detectar defectos internos en los tubos de aleación de titanio sin dañarlos. Uno de los métodos NDT más utilizados es la prueba ultrasónica. Las ondas ultrasónicas se envían a través del tubo, y cualquier defecto interno, como grietas o vacíos, hará que las olas se reflejen de manera diferente.
Otro método NDT es la prueba de rayos x. X - Los rayos pueden penetrar el tubo y crear una imagen que muestre la estructura interna. Esto es particularmente útil para detectar defectos ocultos que pueden no ser visibles durante la inspección visual.
La prueba de partículas magnéticas también se puede utilizar para tubos hechos de aleaciones de titanio ferromagnético. Este método implica aplicar un campo magnético y partículas magnéticas a la superficie del tubo. Cualquier defecto superficial o cercano superficial hará que las partículas magnéticas se acumulen, haciendo que los defectos sean visibles.
Documentación y registro: mantenimiento
A lo largo del proceso de inspección, mantengo documentación y registros detallados. Esto incluye registrar todos los resultados de inspección, como las mediciones dimensionales, el análisis de composición química, los resultados de las pruebas de propiedad mecánica y los hallazgos de NDT. Estos registros son importantes para el control de calidad, la trazabilidad y la garantía del cliente.
También mantengo registros de las herramientas de inspección utilizadas, sus fechas de calibración y el personal que realizó las inspecciones. Esta información puede ser útil para fines de auditoría e identificar cualquier problema potencial en el proceso de inspección.
Conclusión
La realización de inspecciones regulares sobre los tubos de aleación de titanio es un proceso integral que implica múltiples pasos y técnicas. Siguiendo un enfoque sistemático y utilizando métodos de inspección precisos, puedo asegurar que los tubos de aleación de titanio que suministro cumplan con los más altos estándares de calidad.
Si está buscando tubos de aleación de titanio de alta calidad, lo invito a contactarme para obtener más información y a discutir sus requisitos específicos. Si lo necesitasTubo de titanio ASTM B337 Grado 2,Tubo de titanio de grado 2 de grado 2, oTubo de titanio de 3 4 pulgadas, Estoy seguro de que puedo proporcionarle los mejores productos que satisfacen sus necesidades.
Referencias
- ASTM International. "Especificación estándar ASTM B337 para tubos de titanio soldados y titanio - aleación de tubos sin costuras para condensadores e intercambiadores de calor".
- Comité del Manual ASM. "ASM Manual Volumen 2: Propiedades y selección: aleaciones no ferrosas y materiales especiales de propósito".
- Comité del Manual de Pruebas no destructivas. "Manual de pruebas no destructivas, Volumen 7: Pruebas ultrasónicas".
